1. Giới thiệu

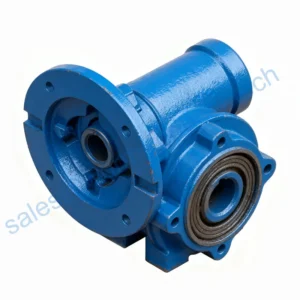

bộ giảm tốc bánh răng trục vít Hộp giảm tốc bánh răng trục vít là một bộ phận quan trọng trong các hệ thống truyền động cơ khí, được sử dụng rộng rãi nhờ kích thước nhỏ gọn, tỷ số giảm tốc cao và các tính năng độc đáo như khả năng tự khóa. Khi các ngành công nghiệp như sản xuất, tự động hóa và robot tiếp tục phát triển, nhu cầu về các giải pháp bánh răng hiệu quả hơn, nhỏ gọn hơn và có mô-men xoắn cao hơn ngày càng tăng. Tài liệu này cung cấp giải thích chi tiết về các nguyên tắc thiết kế, các thông số chính, ưu điểm và các ứng dụng điển hình trong công nghiệp của hộp giảm tốc bánh răng trục vít, cùng với những hiểu biết sâu sắc về lựa chọn tối ưu và hiệu suất hoạt động.
2. Nguyên tắc thiết kế
2.1 Cấu trúc cơ bản và nguyên lý truyền động
Bộ giảm tốc bánh răng trục vít chủ yếu bao gồm một trục vít (tương tự như một cái vít) và một bánh răng trục vít. Trục vít ăn khớp với bánh răng trục vít, truyền mô-men xoắn và giảm tốc độ thông qua tiếp xúc trượt. Một trong những đặc điểm nổi bật nhất của bộ giảm tốc bánh răng trục vít là tỷ số giảm tốc cao, thiết kế nhỏ gọn và thường có sự bố trí trục đầu vào và đầu ra vuông góc với nhau (90 độ).
Khi trục vít quay một vòng hoàn chỉnh, trục vít một vòng thường chỉ làm quay bánh răng trục vít một răng, cho phép tỷ số giảm tốc rất cao.machinedesign.com)
2.2 Các thông số hình học chính
Thiết kế của một bánh răng trục vít bao gồm một số thông số hình học ảnh hưởng trực tiếp đến tỷ số truyền, hiệu suất, khả năng truyền mô-men xoắn, khe hở và tuổi thọ của nó. Các thông số này bao gồm:
Góc dẫn đầu của con sâu và số lượng sợi tơ (cách sắp xếp các sợi tơ của con sâu).
Số răng Và mô-đun của bánh răng trục vít.
Khoảng cách trung tâm giữa trục vít và trục bánh răng vít.
Ghép vật liệuCác phương pháp xử lý bề mặt và bôi trơn.
Ví dụ, “góc ren” ảnh hưởng đến lượng tiếp xúc trượt giữa trục vít và bánh răng trục vít, tác động đến hiệu suất và khả năng tự khóa.ptsmake.com)
2.3 Hiệu suất truyền động và đặc tính tự khóa
Bánh răng trục vít thường được lựa chọn nhờ khả năng tự khóa, có nghĩa là trong một số điều kiện nhất định, trục vít không thể quay ngược bánh răng trục vít, khiến chúng trở nên lý tưởng cho các ứng dụng cần ngăn chặn chuyển động ngược chiều.
Tuy nhiên, do sự tiếp xúc trượt giữa trục vít và bánh răng trục vít, bộ giảm tốc bánh răng trục vít thường có hiệu suất thấp hơn so với các hệ thống bánh răng khác. Hiệu suất có thể dao động từ 30% đến 90%, tùy thuộc vào thiết kế cụ thể (ví dụ: số răng, góc bước ren, vật liệu, bôi trơn).ptsmake.com)
2.4 Thiết kế vật liệu và bôi trơn
Để nâng cao hiệu suất và tuổi thọ của hộp giảm tốc bánh răng trục vít, người ta thường áp dụng các biện pháp sau:
Giun Chúng thường được làm từ thép hợp kim (ví dụ: 20CrMnTi) và được xử lý bằng các quy trình thấm cacbon, tôi hoặc mài để tăng cường độ bền bề mặt.zhygear.com)
bánh răng trục vít Chúng thường được làm từ đồng thau (ví dụ: ZCuSn10Pb1) để chịu được sự mài mòn do ma sát.
Các phương pháp bôi trơn có thể bao gồm ngâm dầu, tuần hoàn cưỡng bức, và thậm chí cả các kênh làm mát để giải quyết nhiệt lượng sinh ra do ma sát trượt.machinedesign.com)
2.5 Các yếu tố cần xem xét khi lựa chọn và tối ưu hóa
Khi lựa chọn và tối ưu hóa bộ giảm tốc bánh răng trục vít, cần xem xét các yếu tố kỹ thuật sau:
Điều kiện tải trọng (mô-men xoắn, tải trọng va đập, các yếu tố môi trường)
Tỷ lệ giảm mong muốn (bao gồm số răng, góc dẫn hướng và số lần bắt đầu)
Không gian lắp đặt và bố trí sẵn có
Yêu cầu về hiệu quả và quản lý nhiệt
Tuổi thọ và chu kỳ bảo trì
Yêu cầu tự khóa và an toàn
Ví dụ, các nghiên cứu đã sử dụng lập trình phi tuyến tính để tối ưu hóa thiết kế bánh răng trục vít, giảm kích thước của bánh răng trục vít bằng đồng trong khi vẫn duy trì độ bền và đảm bảo hiệu quả chi phí.zhygear.com)
3. Ưu điểm của bộ giảm tốc bánh răng trục vít
Bộ giảm tốc bánh răng trục vít có một số ưu điểm vượt trội so với các loại bộ giảm tốc khác (ví dụ: bánh răng trụ, bánh răng xoắn):
Tỷ lệ giảm cao: Bộ truyền động bánh răng trục vít một cấp có thể đạt được tỷ số giảm tốc cao, chẳng hạn như 20:1, 30:1 hoặc cao hơn, lý tưởng cho các ứng dụng nhỏ gọn.santramengineers.com)
Bố trí trục 90 độThông thường, trục đầu vào và đầu ra được bố trí vuông góc với nhau, cho phép tận dụng không gian một cách linh hoạt.machinedesign.com)
Khả năng tự khóaTrong một số thiết kế, bánh răng trục vít có chức năng tự khóa, ngăn chuyển động ngược chiều, điều này đặc biệt hữu ích trong các ứng dụng đòi hỏi độ an toàn cao.chinachenyue.com)
Thiết kế nhỏ gọn, độ ồn thấpNhờ cơ chế tiếp xúc trượt, bánh răng trục vít rất lý tưởng cho các ứng dụng yêu cầu sự nhỏ gọn và độ ồn thấp.taiwan-drive.com)
Lắp đặt linh hoạtBánh răng trục vít cung cấp nhiều tùy chọn lắp đặt và có thể thích ứng với nhiều điều kiện khác nhau.ganternorm.com)
Tuy nhiên, điều quan trọng là phải xem xét những nhược điểm vốn có của chúng, chẳng hạn như hiệu suất thấp hơn so với hệ thống bánh răng lăn thuần túy, độ mài mòn trượt cao hơn và yêu cầu quản lý nhiệt lớn hơn.
4. Ứng dụng trong công nghiệp
Hộp giảm tốc bánh răng trục vít được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ những ưu điểm vượt trội. Dưới đây là một số ứng dụng điển hình và yêu cầu chức năng của chúng:
4.1 Hệ thống băng tải / Xử lý vật liệu
Hộp giảm tốc bánh răng trục vít thường được sử dụng trong băng tải, hệ thống truyền động tang trống và thiết bị xử lý vật liệu, nơi cần mô-men xoắn cao và hoạt động ổn định. Kích thước nhỏ gọn và hiệu quả cao khiến chúng trở thành lựa chọn tuyệt vời cho các ứng dụng này.sgrgear.com)
4.2 Thiết bị nâng hạ
Cần cẩu, tời và máy nâng thường yêu cầu mô-men xoắn cao và tính năng tự khóa để ngăn chuyển động ngược chiều. Bộ giảm tốc bánh răng trục vít cung cấp những ưu điểm cơ học cần thiết cho các hệ thống nâng hạ này.ptsmake.com)
4.3 Máy móc đóng gói và tự động hóa
Trong các ngành công nghiệp thực phẩm, đồ uống, dược phẩm và điện tử, dây chuyền tự động hóa đòi hỏi định vị chính xác, độ ồn thấp và thiết kế nhỏ gọn. Bộ giảm tốc bánh răng trục vít hoạt động xuất sắc trong các môi trường này, cung cấp các giải pháp đáng tin cậy và hiệu quả.wormgearreducer.com)
4.4 Robot học / Điều khiển chuyển động chính xác
Khi robot công nghiệp và robot trí tuệ nhân tạo ngày càng yêu cầu chuyển động chính xác, tuổi thọ cao và khả năng khóa ngược, bộ giảm tốc bánh răng trục vít ngày càng đóng vai trò quan trọng trong điều khiển chuyển động và robot học.zhygear.com)
4.5 Các ứng dụng khác
Các ngành công nghiệp khác sử dụng rộng rãi bộ giảm tốc bánh răng trục vít bao gồm hệ thống theo dõi năng lượng mặt trời, máy móc nông nghiệp, thiết bị khai thác mỏ và băng tải xoắn ốc.hzyhgearbox.com)
5.Mẹo và lưu ý khi lựa chọn
Khi lựa chọn và sử dụng bộ giảm tốc bánh răng trục vít, hãy xem xét các khuyến nghị sau:
Xác định rõ các điều kiện tải (mô-men xoắn, tải trọng va đập, các yếu tố môi trường).
Hãy chọn tỷ lệ giảm phù hợp, có tính đến số lượng mũi khoan, số răng và góc dẫn hướng.
Lựa chọn vật liệu và phương pháp bôi trơn dựa trên khả năng chịu tải và điều kiện môi trường.
Đảm bảo quản lý nhiệt hiệu quả, đặc biệt đối với các ứng dụng công suất cao, tốc độ cao và sử dụng liên tục.
Thường xuyên bảo trì và kiểm tra độ bôi trơn, nhiệt độ, độ rơ và độ mài mòn.
Hãy xem xét tuổi thọ dự kiến, khoảng thời gian bảo trì và chi phí thay thế.
